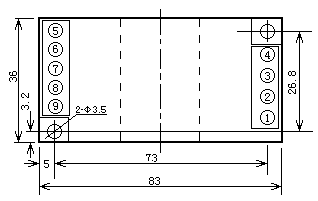

CE-D CE-S CE-T CE-A CE-R CE-H 特別推薦 新品介紹 外型總匯 命名規則   數字接口漏電流電量隔離變送器 一．概述 直流微電流測量的電量隔離傳感器，測量方式為穿孔結構，無插入損耗，過載能力強，抗電磁干擾能力強，電源適應範圍寬，其輸入和輸出之間都不共地，輸入信號為直流微電流，輸出為RS-485通訊接口，可以用於測量直流系統絕緣漏電流，該產品可廣泛用於直流電源系統各回路的絕緣監測。 二、主要技術指標 *精度等級: 1級 （採用引用誤差） *數據輸出: 被測漏電流值 *輸出接口: RS-485：二線制、通訊距離：1200米、±15KVESD保護 *測量輸入: 直流電流—— 0~ ±10mA； 0~±20mA； *波 特 率: 2400、4800、9600bps *刷新時間: ≤ 350 mS *工作溫度: 0℃~＋50℃ *溫漂特性: 200 ppm/℃ *隔離耐壓: ≤ 3000 V DC *系統功耗: ≤250mW (+12V～24V) *輸入過載能力： 電流 15 倍額定值 *輔助電源： ＋12V，+15V，+24V 三．外型尺寸 產品採用S3型外型結構其尺寸如下: （如圖2所示） S3: 長X寬X高=36X83X76 四．安裝及外型圖： DIN導軌或螺釘安裝平面圖 MOUNTING SIZE: MOUTED BY DIN RAIL OR SCREWS CONNECTING DIAGRAM
