1產品選型表
型號 |
輸出類型 |
輔助電源 |
穿孔孔徑（mm） |
外型結構 |
額定電流 |
CE-IZ04-□□D |
0-200mA |
±12V
±15V |
Φ20 |
D2 |
0-400A |
0-150mA |
Φ20.5 |
D6 |
0-300A |
0-100mA |
Φ36 |
D7 |
0-500A |
2.通用性能指標
| 線性範圍 |
1.5倍額定電流 |
響應時間 |
2uS |
| 過載能力 |
2倍額定電流 |
電源耗電 |
≤25mA+輸出電流 |
| 等級指數 |
0.5% |
隔離耐壓 |
3KVRMS/50Hz/min |
| 失調電壓 |
±0.2mA |
使用溫度 |
-10℃~+80℃ |
| 磁滯誤差 |
±0.2mA |
貯存溫度 |
-25℃~85℃ |
| 溫度漂移 |
≤200ppm/℃ |
阻燃特性 |
UL94-V0 |
3.D系列外形圖

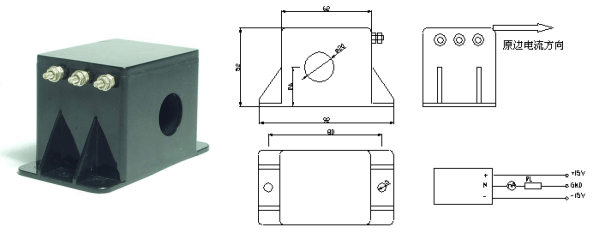

D2型：

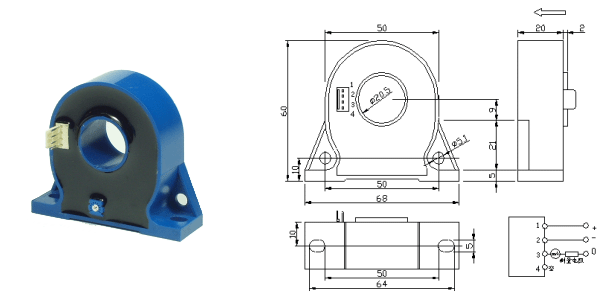

D6型：

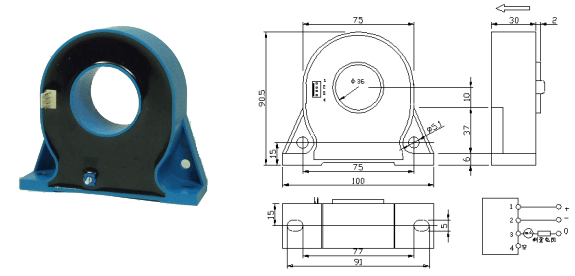

D7型：
應用特性: 用於測量直流、交流、脈衝電流等，副邊真實反映原邊波形。
產品特點：體積小、重量輕、低功耗，穿孔結構，原、副邊高度絕緣，無插入損耗。
應用領域：變頻調速裝置、電源裝置、通信電源、UPS電源、電焊機、變電站、數控機床、電解電鍍、
電力機車、微機監控、電網監控。
注意事項：
1、工作電源、輸出端必須正確連接，不能錯接；
2、兩電位器請不要隨意調整，若需調校，請用小螺絲刀緩慢旋轉至所需精度即可；
3、當電流母線填滿穿線孔時，獲得最佳的測量精度；
4、原邊電流沿傳感器箭頭方向流動時，才能獲得同相輸出。 |
