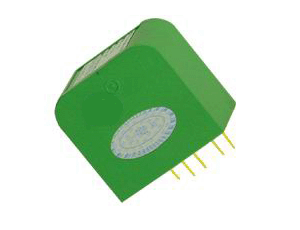

單路直流電流隔離傳感器/變送器
| 型號： |
CE-IZ01 |
|
負載能力： |
電壓輸出≤5mA |
| |
CE-IZ02 |
|
|
電流輸出≤300Ω |
| 輸入范圍： |
0～500mA 0～5A |
|
響應時間： |
300 mS |
| 輸出類型： |
5V或4-20 mA |
|
輔助電源： |
+12V或+15V或+24V |
| 精度等級： |
0.2級 |
|
靜態功耗： |
300 mW |
產品特性表
主型號 |
隔離原理 |
隔離耐壓 |
響應時間 |
過載能力 |
靜態功耗（mW） |
安裝方式 |
Vz,Vd,Vg,Iz輸出 |
Iy輸出 |
| CE-IZ01 |
光電/三隔離 |
≤2500VDC |
≤10mS |
5倍1秒5次 |
180 |
300 |
導軌式
PCB式 |
| CE-IZ02 |
調制 |
≤15mS |
50 |
120 |
產品選型表 （請按"從左到右的原則"選出可選項）
主型號 |
輸出類型 |
輔助電源 |
穿孔方式
（mm） |
外形
結構 |
等級
指數 |
常用額定值 |
| CE-IZ01 |
3---0~5VDC (Vz)
4---0~20mA (Iz)
5---4~20mA (Iy)*
6---1~5VDC(Vy)
8---0~10V DC (Vd)
F---OC頻率信號輸出 |
2---12V
3---15V
4---24V |
M---無孔 |
S2 |
0.2
0.5 |
20mA，50mA，100mA，200mA,500mA |
| 1A，2A，5A |
| CE-IZ02 |
H2
S1 |
20mA，50mA，100mA，00mA，500mA |
| S2 |
1A，2A，5A |
*-選用該輸出類型時，負載電阻應RL≤250Ω。如250Ω<RL≤500Ω時，請用戶在訂貨時注明。
選型示例：CE－IZ01－32MS2－0.2/4~20mA
描 述：輸入單路直流電流: 4~20mA,輸出:0~5V,輔助電源:+12V,無孔（端子輸入），等級指數:0.2級
S2型電量隔離變送器。
接線參考圖（點擊可放大）
| IZ01 |
外型圖 |
安裝圖 |
接線圖 |
H2型 |
|
|
|
S1型 |
|
|
|
S2型無孔 |
|
|
|
|
 |
|
